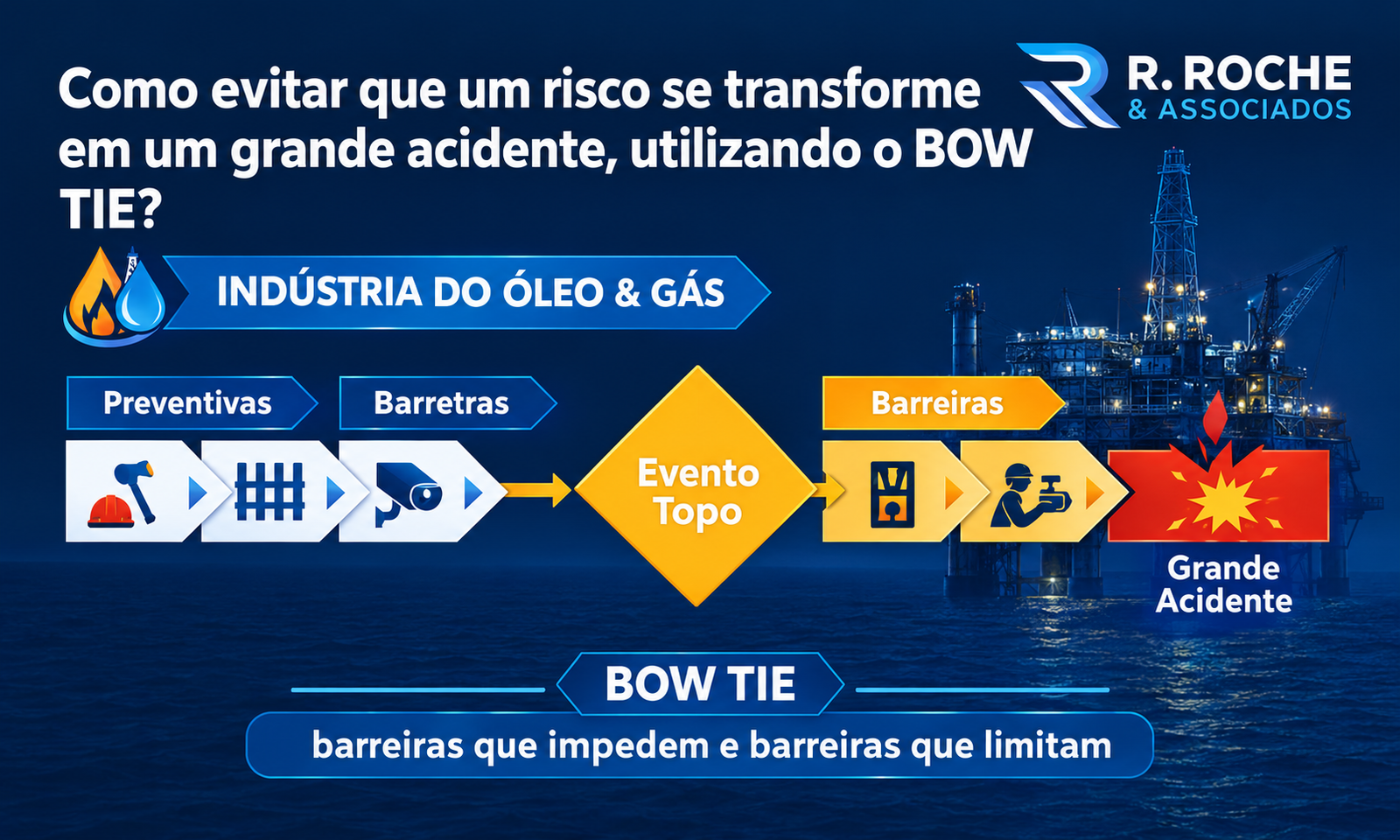

O modelo Bow-Tie fornece uma ligação visual clara entre:

• Ameaças (causas)
• Evento Principal (perda de controle / ocorrência perigosa)
• Barreiras Preventivas e Mitigativas
• Consequências

Exemplo:

Manuseio de Combustível / Enchimento Excessivo de Tanques Evento

Principal: Sobrecarga levando à liberação de hidrocarbonetos

• Barreiras Preventivas:

-Conformidade com SOP,

-Operadores treinados,

-Sistemas de proteção contra transbordamento

• Barreiras Mitigadoras:

-Sistemas de supressão de incêndios,

-Resposta a emergências,

-Contenção de vazamentos

• Valor Chave em Petróleo e Gás

-Simplifica cenários de risco complexos em controles acionáveis

-Garante a posse e verificação das barreiras

-Apoia a prevenção de Riscos de Acidentes Graves (MAH), Fortalece o QSMS-RS e cultura de segurança operacional

O Bow-Tie não é apenas um diagrama; é uma disciplina para garantir que as barreiras permaneçam eficazes em operações reais.

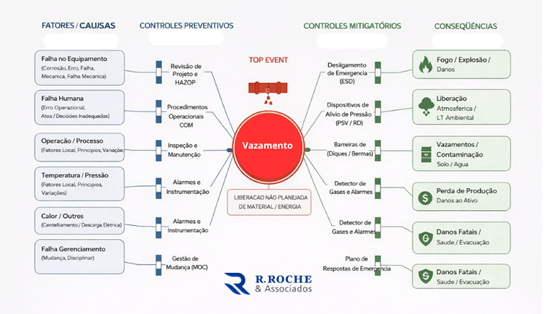

 Diagrama Bow Tie – Perda de Contenção (LOC) (EXEMPLO)

 AMEAÇAS / CAUSAS

(Por que poderia acontecer?)

• Falha de Equipamento (Corrosão, Erosão, Fadiga, Falha Mecânica)
• Erro Humano (Operação Incorreta, Desvio, Violação de Procedimento)
• Sob repressão (Linha Bloqueada, Expansão Térmica, Falha do PSV)
• Alta Temperatura (Perda de Resfriamento, Falha do Trocador de Calor)
• Eventos Externos (Incêndio, Impacto, Terremoto, Inundação, Raio)
• Deficiência de Manutenção (Inspeção Pobre, Manutenção Atrasada, Indisponibilidade de Peças)

CONTROLES PREVENTIVOS

(Impedir que aconteça)

• Revisão de Projeto e HAZOP
• Procedimentos Operacionais e POP (SOP)
• Competência, Treinamento e Autorização
• Inspeção e Manutenção Preventiva
• Alarmes e Intertravamentos
• Gestão de Mudança (MOC)

EVENTO PRINCIPAL (TOP EVENT)

PERDA DE CONTENÇÃO (LOC)

LIBERAÇÃO NÃO INTENCIONAL DE MATERIAL / ENERGIA PERIGOSA

CONTROLES MITIGADORES

(Minimizar o impacto)

• Desligamento de Emergência (ESD)
• Dispositivos de Alívio de Pressão (PSV / RD)
• Contenção (Diques / Barreiras)
• Detecção e Alarmes de Gás
• Sistemas de Proteção Contra Incêndio (F&G)
• Plano de Resposta a Emergências e Simulados

CONSEQUÊNCIAS

(O que poderia acontecer?)

• 🔥 Incêndio / Explosão** (Ferimento / Fatalidade, Danos ao Patrimônio)
• ☁️ Liberação Tóxica** (Ferimento / Fatalidade, Efeito à Saúde)
• Poluição Ambiental** (Contaminação do Ar / Água / Solo)
• 💰 Perda Financeira (Perda de Produção, Impacto Financeiro)
•  Danos à Reputação (Partes Interessadas / Impacto na Comunidade)
•

 #NOSSO COMPROMISSO:

 Preveniremos a Perda de Contenção implementando controles preventivos robustos e minimizando as consequências por meio de controles mitigadores eficazes para proteger PESSOAS, PATRIMÔNIO, MEIO AMBIENTE e NEGÓCIOS.

Estamos juntos
